Cara mendapatkan resolusi native Sharp Aquos [1366x768] pada Intel HD Graphics

PERINGATAN, Artikel ini hanya berlaku untuk TV Sharp Aquos semua model dengan resolusi 1366x768
Assalamualaikum Wr.Wb
Gambar yang samar, terlalu terang atau ketajaman tidak optimal pada TV Sharp Aquos pada saat disambungkan ke PC melalui konektor VGA ataupun HDMI ?. Jangan dulu merubah kontras, ataupun lainnya yang....
....hanya akan memperburuk keadaan, bisa jadi karena karena resolusi yang diterima oleh TV bukan resolusi yang semestinya atau sama seperti TV, semisal resolusi TV tersebut adalah 1360x768* namun driver mendeteksinya sebagai 1280x768, 1366x768* ataupun 1920x1080. Hal ini disebabkan karena adanya ketidaksinkron-an antara TV, kabel dan input. Untuk yang terjadi pada PC, biasanya karena driver yang digunakan tidak dikonfigurasikan dengan benar atau bahkan memang belum terinstall driver displaynya.
Berikut adalah kasus & ilustrasi gambar yang tidak ditampilkan semestinya karena TV tidak mendapatkan native resolution :
  • TV dengan resolusi 1366x768 namun dipaksa menjalankan resolusi 1920x1080(p) ataupun 1440x1080(i)
  • *TV dengan resolusi 1366x768 namun yang di-konfigurasikan pada inputnya adalah 1366x768 bukannya 1360x768. Karena perlu diperhatikan bahwa 1366x768 pada TV bukanlah 1366x768 yang sebenarnya. Butuh setidaknya 6 piksel terbuang dan melakukan "stretching" menjadi 16:9 sehingga ketika dihubungkan ke PC yang terdeteksi driver adalah 1360x768.
*Drag gambar ke tab baru untuk memperbesar

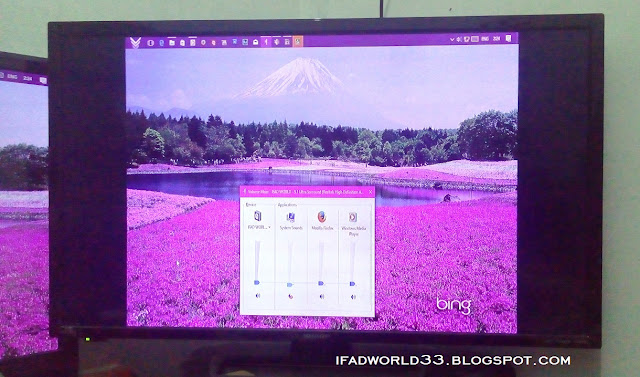

Contoh konfigurasi yang tidak sesuai pada TV 1366x768, bisa dilihat pada gambar diatas ilustrasi dampaknya. (blur/terlalu terang dll....)






Contoh konfigurasi yang sesuai (misal) pada TV 1366x768, bisa dilihat pada gambar diatas perbedaannya. (ketajaman sempurna/jelas dll....)
Ini berarti memang TV tersebut sanggup menjalankan resolusi diatasnya native TV itu sendiri namun bukan berarti TV tersebut berjalan secara optimal.

Pertanyaan : "Apakah berarti TV 768 saya tidak bisa memutar video Full HD lewat USB?"
Jawaban : Salah, tidak juga berarti TV tersebut tidak mampu memainkan video dengan resolusi diatas 720 seperti 1080. Masalah yang saya bahas disini adalah yang berkaitan dengan sambungan dari CPU sebagai input dan ke TV sebagai output. Ini tidak ada hubungannya dengan pemutaran video lewat USB yang umumnya TV 768 mampu memainkan video dengan resolusi hingga 1080.

Pertanyaan : "Kalau memutar video Full HD lewat PC dengan display TV 768 saya ini bagaimana?"
Jawaban : Bisa, bahkan video 3840 keatas pun tidak jadi masalah selama PCnya kuat dan resolusi Windows nya adalah 1360x768, TV tersebut berjalan di skala normal.

Berikut ini adalah langkah-langkah untuk memperbaikinya :

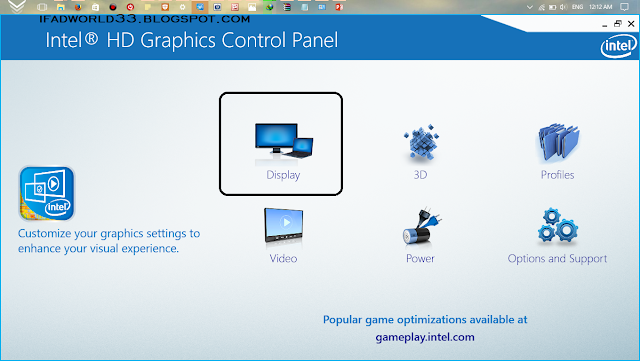

1. Buka "Intel HD Graphics Control Panel"
....yang bisa diakses melalui klik ikon tray atau klik kanan pada desktop, lalu pilih Display

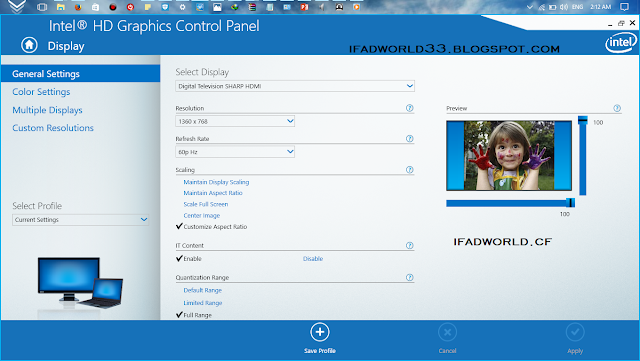

2. Atur semuanya menjadi seperti ini

 Keterangan :
Resolution : Seperti yang saya katakan tadi, TV 1366x768 bukan berarti sepenuhnya 1366x768 melainkan 1360x768
Refresh rate : Sesuaikan dengan kemampuan TV, jangan terlalu rendah ataupun terlalu tinggi. Kebanyakan TV Sharp Aquos LCD/LED Multi-system menggunakan sistem 60p Hz
Scaling : Atur ke "Customize Aspect Ratio" agar TV dapat melakukan pengepasan aspek rasio menjadi 16:9 dan mendapatkan resolusi yang tepat (native resolution)
*Untuk yang menggunakan jenis sambungan VGA biasanya sudah otomatis terdeteksi resolusi native TV tersebut ketika melakukan pergantian resolusi dan refresh rate.
IT Content : Set ke enable, ini akan memperjelas konten dalam bentuk tulisan ataupun lainnya selain multimedia
Quantization range : Karena ini menggunakan TV sebagai displaynya, maka untuk mendapatkan hasil kecerahan yang optimal ubah ke Full Range. Sedangkan Limited Range hanya digunakan untuk monitor laptop, desktop dan proyektor.

3. Ada yang salah? gambar tidak full widescreen ? (biasanya terjadi pada sambungan HDMI)

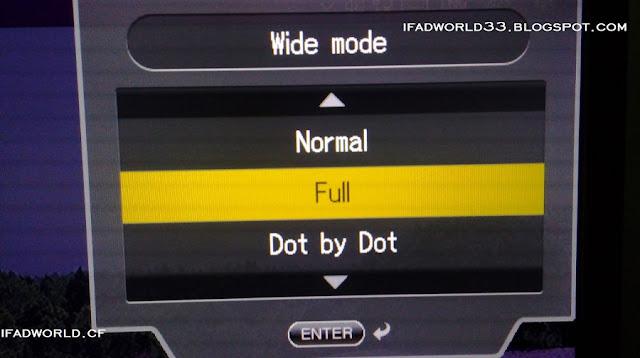

 Buka menu pada TV,  pada tab Picture atau Gambar pilih Wide Mode atau Mode Lebar, kemudian pilih Full




4. Kontras dan ketajaman dirasa kurang optimal?

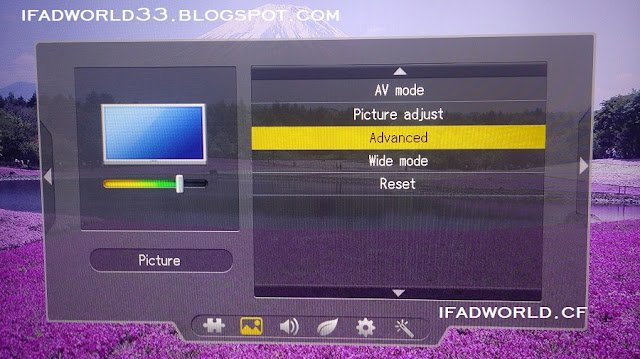

Buka menu, pada tab Picture atau Gambar pilih Advanced atau Lanjut

Kemudian aktifkan fitur Active Contrast dan DNR atur semua ke high. Untuk beberapa model yang memiliki fitur Eagle View dan AquoMotion Lite, matikan saja.


Selesai! kini TV SHARP Aquos 1366x768 anda sudah berhasil mendapatkan konfigurasi yang optimal.

Cara ini telah berhasil dites pada : SHARP AQUOS LC-32LE340M dan LC-32LE265

Trivia :
Yang mendasari saya untuk membuat artikel ini adalah ketika saya baru saja membeli laptop Asus A456UR yang memiliki Multi-GPU yakni Nvidia 930MX sebagai Integrated RAMDAC dan Intel HD 620 sebagai Internal DAC. Awalnya saya mengira bahwa adanya label dual grafis ini tidak menutup kemungkinan bahwa keduanya akan mendapatkan kontrol penuh atas semua pemrosesan grafis, namun ternyata hal ini diluar dugaan saya. Nvidia 930MX disini hanya bertugas mengoperasikan segala bentuk render primer seperti 3D dan lainnya, sedangkan secara keseluruhan kecuali render tersebut sepenuhnya dikendalikan oleh Intel HD 620. Dan yang bisa dilihat pada Nvidia Control Panel disini berbeda dengan desktop saya yang bersifat sepenuhnya Integrated RAMDAC Nvidia.

Sekian artikel  Cara mendapatkan resolusi native Sharp Aquos [1366x768] pada Intel HD Graphics ini, kurang lebihnya mohon maaf. Wassalamualaikum Wr.Wb.
